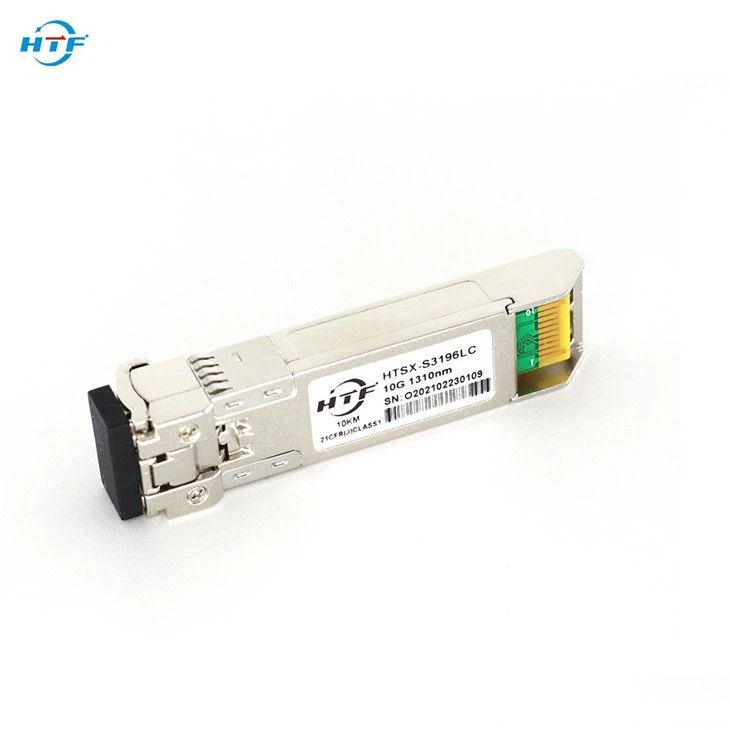

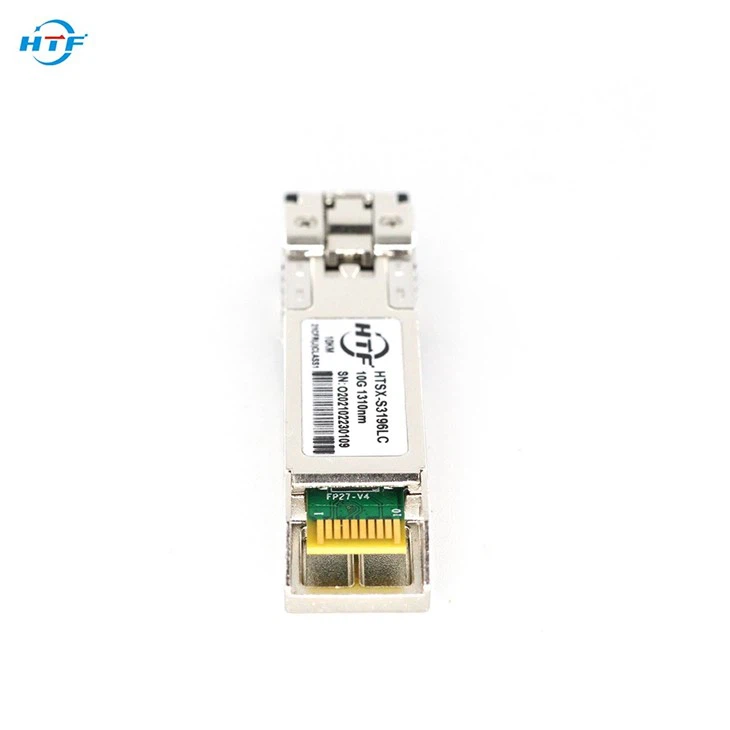

10Gb/s SFP+ 1310nm 10km optický transceiverový modul HTSX-S3196Lx
Funkce
Datové linky až 11,3 Gb/s
1310nm DFB vysílač a PIN přijímač
Až 10 km na 9/125µm SMF
Půdorys SFP+ připojitelný za provozu
Duplexní zásuvné optické rozhraní typu LC/UPC
Kovové pouzdro pro nižší EMI
V souladu s RoHS a bez olova
Podpora rozhraní digitálního diagnostického monitorování
Jeden napájecí zdroj +3.3V
Maximální spotřeba 1,2W
Kompatibilní s SFF+MSA a SFF8472
Provozní teplota pouzdra
Komerční: 0 ~ +70oC
Rozšířeno: -10 ~ +80oC
Průmysl: -40 ~ +85oC
Číslo dílu Informace pro objednání
|
Číslo dílu |
Přenosová rychlost (Gb/s) |
Vlnová délka (nm) |
Přenosová vzdálenost (km) |
Teplota (oC) (provozní případ) |
|
HTSX-S3196LC |
10.3125 |
1310 |
10 km SMF |
0~70 reklam |
|
HTSX-S3196LE |
10.3125 |
1310 |
10 km SMF |
-10~80 Rozšířeno |
|
HTSX-S3196LI |
10.3125 |
1310 |
10 km SMF |
-40~85 Industrial |
1. Absolutní maximální hodnocení
Je třeba poznamenat, že provoz přesahující jakékoli individuální absolutní maximální hodnoty může způsobit trvalé poškození tohoto modulu.
|
Parametr |
Symbol |
Min |
Max |
Jednotka |
Poznámky |
|
Skladovací teplota |
TS |
-40 |
85 |
oC |
|
|
Napájecí napětí |
VCC |
-0.5 |
3.6 |
V |
|
|
Relativní vlhkost (bez kondenzace) |
RH |
5 |
95 |
% |
|
|
Prahová hodnota poškození |
THd |
5 |
|
Dbm |
|
2. Doporučené provozní podmínky a požadavky na napájecí zdroj
|
Parametr |
Symbol |
Min |
Typický |
Max |
Jednotka |
Poznámky |
|
Teplota provozního pouzdra |
TOP |
0 |
|
70 |
oC |
komerční |
|
-40 |
|
85 |
oC |
Průmyslový |
||
|
Napájecí napětí |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Rychlost přenosu dat |
|
|
10.3125 |
|
GB % 2fs |
|
|
Řídící vstupní napětí vysoké |
|
2 |
|
Vcc |
V |
|
|
Nízké řídicí vstupní napětí |
|
0 |
|
0.8 |
V |
|
|
Vzdálenost spojení (SMF) |
D |
|
|
10 |
kilometr |
9/125 um |
