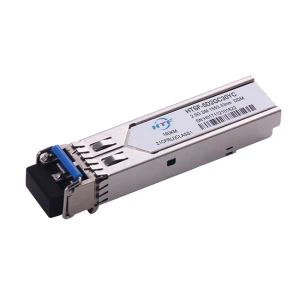

Jedno režimový optický transceive 155M CWDM SFP 160km MODUL DOM
Typ modelu | CWDM-SFP-155M-YR | značka | HTF |
zapouzdření | SFP | rychlost přenosu dat | 155 Mb/s |
vlnová délka | 1270-1610(nm) | dosáhnout | 160 KM |
rozhraní | Duplexní LC | protokoly | Kompatibilní s MSA SFF-8472 |
Podpora připojitelná za hot pluggable | Ano | Optické komponenty | CWDM DFB laserový vysílač APD foto-detektor |
Typ kabelu | SMF(9/125μm) | Podpora DDM | Ano |
Výkon Tx | 0 ~5dBm | Rx Sens | <> |
Komerční teplotní rozsah(oC) | Komerční: 0 ~ +70 Rozšířený: -10 ~ +80 Průmyslové: -40 ~ +85 | aplikace | Přepnout na přepnout rozhraní Gigabitový Ethernet Přepnulý backplane Rozhraní směrovače/serveru |
rysy
●Nízký rozptyl energie
●Kovový kryt pro nižší EMI
●Kompatibilní s RoHS a bezolovcové
●Podpora rozhraní pro monitorování digitální diagnostiky
●Napájení s jedním +3,3 V
Obecný popis
Vysílače HTF'HTSF-C1MxxYx Small Form Factor Pluggable (SFP) jsou kompatibilní s dohodou MSA (Small Form Factor Pluggable Multi-Sourcing Agreement). Je k dispozici chyba Tx, která indikuje degradaci laseru. Ztráta signálu (LOS) je zajištěna k označení ztráty vstupního optického signálu přijímače nebo stavu spojení s partnerem. Systém může také získat informace LOS (nebo Link)/Disable/Fault prostřednictvím přístupu registru I2C.
Mechanické rozměry
Jaký je rozdíl mezi optickým modulem CWDM a normálním optickým modulem?
Optický modul CWDM je pasivní modul, který nevysílá laserové světlo samotné. Obecně se používá technologie optického planárního vlnovodu (PLC), která jednoduše rozděluje paprsek světla na několik světelných paprsků. Běžný optický modul patří do fotoelektrického konverzního zařízení a je aktivním optickým modulem. Každý modul má jeden přijímací a dva porty a vnitřek vysílacího portu je laser.
Faq
1,Otázka:K čemu se používají CWDM, DWDM, SFP a GBIC? Co za společnost je kupuje?
Odpověď: Jedná se o vysílače z optických vláken určené pro použití s pasivními optickými multiplexy. Pokud máte řadu z nich, které se přenášejí na různé vlnové délky, můžete použít pasivní multiplexer ke zkombinování každého signálu do jednoho páru vláken a poté de-multiplex signálu na druhém konci. Na rozdíl od aktivních systémů pasivní multiplexer nevyžaduje žádný výkon ani řízení - je to doslova sada vlnových smyk a hranolů v šasi pro montáž do racku - což výrazně snižuje náklady na WDM a eliminuje potenciální bod selhání v systému.
2,Otázka:Jaká je nejlepší metoda pro spuštění vláken s konektory SFP 100M+?
Odpověď: Výroba vláken běží s SFP a vzdáleností přes 100 m je snadno dosažitelná. Požadavky mohou splňovat jak jednoúčelové SFP, tak víceúčelové vysílače SFP. Vše záleží na vaší skutečné potřebě.
3,Otázka:Jaká je maximální podporovaná vzdálenost vysílače HTSF-C1MxxYx?
Odpověď: Vysílač podporuje až 160 km přes jedno režimová vlákna.
