Řešení 5G optického modulu pro nosnou síť 5G

Síťová architektura nosiče 5G ---Nosná síť 5G je základní síť, která poskytuje síťové připojení pro bezdrátovou přístupovou síť 5G a základní síť.

S návrhem technologie 5G začaly různé průmyslové platformy doma i v zahraničí studovat technologii optických modulů 5G. Optický modul je základní jednotkou pro realizaci fotoelektrické konverze v síti 5G. Je široce používán v bezdrátových a přenosových zařízeních a je důležitou součástí konstrukce 5G. Tlak kapitálu na konstrukci 5G vede k nákladové citlivosti a náklady na optický modul tvoří více než 50% dopředného přenosového zařízení 5G. Výzkum technologie BIDI s rychlostí 25 Gbit / s má výhody úspory 50% zdrojů optických vláken a vysoce přesné synchronizace času, což odpovídá potřebám podnikání 5G. Může také použít schéma kombinace vlnových délek 1330 nm a 1270 nm u vlnových délek široce používané v průmyslu v éře 10 Gbit / s. Má vysokou vyspělost průmyslového řetězce a je vhodný pro rychlou industrializaci produktů. Standardizace optických modulů BIDI rychlostí 25 Gbit / s byla rychle dokončena, což vedlo k procesu industrializace výrobců optických modulů.

Technické schéma nosné sítě 5G

Z výše uvedeného je patrné, že nosná síť 5G je rozdělena do tří částí: dopředný přenos, mezilehlý přenos a zpětný přenos. Použití každé části je jiné a liší se také její technické schéma a poptávka po optickém modulu 5G. Podrobnosti jsou následující:

5G vpřed

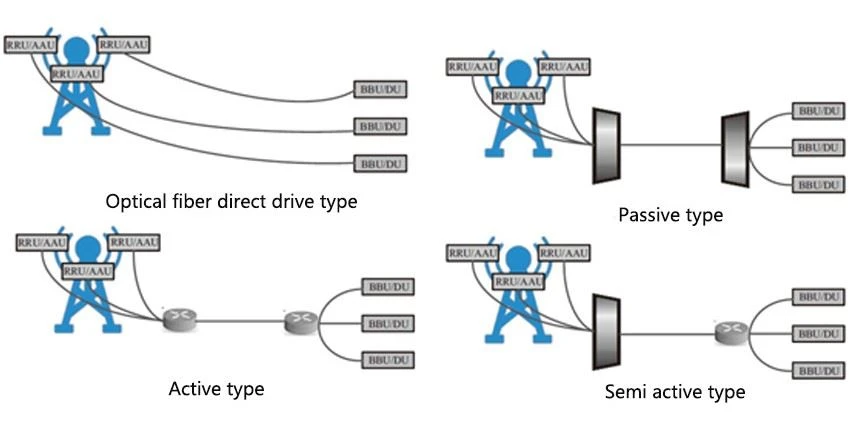

S dalším vývojem 5G se nedostatek zdrojů optických vláken postupně projeví. Proto průmysl vyvíjí různá řešení WDM. Schéma dopředného přenosu zahrnuje hlavně tradiční schéma přímého pohonu z optických vláken, aktivní schéma WDM / OTN, pasivní schéma WDM a poloaktivní schéma WDM.

Stala se komplexní volbou založenou na průmyslovém multifunkčním zařízení, jako je konstrukce polofunkčních scénářů. V tomto scénáři existují čtyři schémata podle různých vlnových délek.

1. DWDM: viz ITU-T g.698.4, rozteč kanálů je 100GHz a 50GHz, podporující vlnové délky 40/80.

2. CWDM: viz ITU-T g.694.2, s roztečí kanálů 20 nm a podporou 18 vlnových délek.

3. LWDM: viz IEEE 802.3, rozteč kanálů je 800 GHz a po rozšíření je podporováno 12 vlnových délek.

4. MWDM: Na základě CWDM se vlnová délka posune doleva a doprava a pro podporu 12 vlnových délek se použije nerovnoměrný interval vlnových délek.

V rané fázi dopředného nasazení 5G, s ohledem na cenu, mohou někteří poskytovatelé síťových služeb 5G přijmout optický modul 10 Gbit / s pro síťové nasazení. Vzhledem k omezení rychlosti modulů však nyní průmysl preferuje optický modul s rychlostí 25 Gbit / s, to znamená, že 25 Gbit / s a ​​100 Gbit / s budou hlavními optickými moduly 5G dopředné sítě. Níže uvedená tabulka ukazuje modul předního přenosu světla 5G.

Poznámka: všechny výše uvedené optické moduly musí splňovat požadavky na spolehlivost průmyslové teploty (- 40 ℃ ~ + 85 ℃) a prachotěsnosti.

Schéma 25 Gbit / s DWDM zahrnuje dvě různé metody implementace: jednou je použití optického modulu nastavitelného na vlnovou délku, který má výhody nezávislé na portu a adaptivní na vlnovou délku. Rozsah ladění vlnových délek zahrnuje 6 vln, 12 vln, 20 vln a 40 vln. Jeden optický modul může splňovat požadavky všech aplikačních scénářů, ale vysoké náklady na nastavitelný optický modul se stávají překážkou jeho propagace a aplikace v 5G dopředném přenosu; druhou je, že vysoké náklady na laditelný optický modul jsou překážkou jeho propagace a aplikace v 5G dopředném přenosu. Pomocí optického modulu s pevnou vlnovou délkou může schéma podporovat také 48vlnovou / 96vlnovou vlnu, ale celkový provoz a údržba je složitější.

Technické schéma přenosu a návratu média 5G

Vzhledem k tomu, že mezilehlý přenos a návrat 5G mají v zásadě stejné požadavky na šířku pásma, flexibilitu sítě a segmentaci sítě, lze pro přechodný přenos a návrat 5G přijmout stejné technické schéma. V současné době se zaměřuje hlavně na IPRAN (bezdrátová přístupová síť založená na IP), PTN, OTN a další technické aplikace, z nichž je IPRAN ekonomičtější a praktičtější.

Mezilehlý přenos a návrat 5G navíc pokrývají přístupovou vrstvu, konvergenční vrstvu a základní vrstvu člověka. Optický modul použitý u člověka má malý rozdíl s technologií optického modulu používanou ve stávající přenosové síti a datovém centru. Metropolitní přístupová vrstva bude používat hlavně modul šedého světla nebo modul barevného světla s rychlostí 25 Gbit / s, 50 Gbit / s a ​​100 Gbit / s, zatímco vrstva konvergence Metro a vrstva jádra převezmou hlavně technologii optických modulů DWDM moduly barevného světla s Používá se 100 Gbit / s, 200 Gbit / s a ​​400 Gbit / s. Jinými slovy, přenos a návrat média 5G bude založen hlavně na optických modulech 25/50/100/200/400 Gbit / s. V tabulce níže jsou uvedeny 5G střední a zpětné optické moduly.

S oficiálním komerčním využitím sítě 5g se 5g stane klíčovým milníkem v historii síťové komunikace. 5g dopředný přenos, mezilehlý přenos a zpětný přenos mají různé požadavky na nové optické moduly. V současné době existuje v každém scénáři aplikace mnoho technologických řešení a typů optických modulů.
