V dnešní době internetu&# 39 je nasazení podnikové sítě a konstrukce datového centra neoddělitelně od optických modulů a přepínačů. Optický modul se používá hlavně k převodu elektrických signálů a optických signálů, zatímco přepínač se používá k přenosu fotoelektrických signálů. Mezi mnoha optickými moduly je optický modul SFP + jedním z nejpoužívanějších optických modulů. Různé režimy připojení mohou při použití s přepínači splňovat různé síťové požadavky.
Co je optický modul SFP +?
Jako druh optického vlákna 10G je nezávislý na komunikačním protokolu. Je obecně spojen s přepínači, směrovači optických vláken, optickými síťovými kartami atd. A je používán v systému 10 Gb / s Ethernet a 8,5 g BPS optických kanálech, které mohou splňovat požadavky na vyšší rychlost datového centra a realizovat síťové rozšíření a převod dat centrum.
Typy optických modulů SFP +
Za normálních okolností jsou optické moduly SFP + klasifikovány podle praktické aplikace. Běžné typy jsou 10g SFP +, bidi SFP +, CWDM SFP +, DWDM SFP +.
10g SFP + optický modul
Tento typ optického modulu není jen obyčejný optický modul SFP +, ale lze jej také považovat za upgradovanou verzi optického modulu 10G SFP, což je v současnosti běžný design na trhu.
Optický modul Bidi SFP +
Tento typ optického modulu využívá technologii WDM, rychlost může dosáhnout 11,1 gb / sa spotřeba energie je nízká. Má dva konektory pro optická vlákna, které se obvykle používají ve dvojicích. Když se výstavba sítě provádí v datovém centru, lze snížit použití optického vlákna a snížit konstrukční náklady.
Optický modul CWDM SFP +
Tento druh optického modulu využívá technologii multiplexování s hrubým dělením vlnových délek, která se často používá s vlákny s jedním režimem, což může ušetřit zdroje vlákna, je flexibilnější a spolehlivější v síti a má nízkou spotřebu energie.
Optický modul DWDM SFP +
Tento druh optického modulu využívá technologii multiplexování s hustým dělením na vlnové délce, která se většinou používá při přenosu dat na velké vzdálenosti. Maximální přenosová vzdálenost je až 80 km. Má vlastnosti vysoké rychlosti, velké kapacity a silné rozpínavosti.
Řešení kombinace optického modulu a přepínače
V různých síťových schématech lze použít různé typy optických modulů a přepínačů. Následuje ukázka praktického aplikačního schématu kombinace optických modulů a přepínače SFP +.

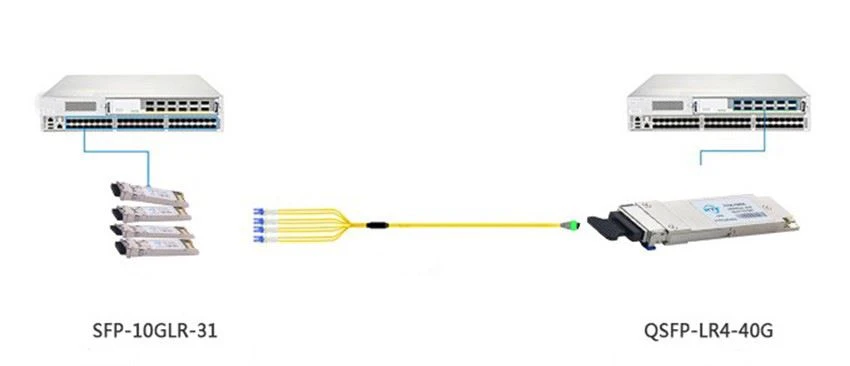

Schéma 1: připojení mezi 10g SFP + 10G optickým modulem a přepínačem
Vložte čtyři 10g SFP + optické moduly do portu 10 Gbps SFP + jednoho přepínače a poté vložte 40g qsfp + optický modul do 40gbps qsfp + portu jiného přepínače a nakonec se připojte pomocí propojky s optickými vlákny uprostřed. Tento režim připojení realizuje hlavně rozšíření sítě z 10 g na 40 g, což může rychle a snadno splnit požadavky na upgrade sítě datového centra.
Schéma 2: spojení mezi bidi SFP + 10 Gigabit jednosměrný obousměrný optický modul a přepínačem
Optické moduly bidi jsou vloženy do portů SFP + obou přepínačů a poté jsou optické moduly na těchto dvou přepínačích propojeny propojkou LC optických vláken odpovídající připojovacímu portu optického modulu. Toto je nejjednodušší a nejúčinnější způsob připojení dat v telekomunikačním centru.
Schéma 3: připojení mezi CWDM SFP + 10 Gigabitový optický modul a přepínačem
K propojení optického modulu CWDM SFP + s přepínačem se používá kufr, vysílač / přijímač optických vláken a multiplexer s hrubým dělením vlnových délek CWDM. Port RJ45 na 10g 10 Gigabitovém ethernetovém přepínači je převeden na vlnovou délku CWDM požadovanou multiplexorem s hrubým dělením vlnových délek CWDM.
Schéma 4: připojení mezi 10 Gigabitovým optickým modulem DWDM SFP a přepínačem
Vložte optický modul DWDM SFP + do portu SMP + přepínače' s a poté jej propojte s multiplexerem DWDM pro husté dělení vlnových délek pomocí pancéřovaného optického můstku. Tento režim připojení realizuje ochranu optického signálu při přenosu na velké vzdálenosti, což může v největší míře snížit ztrátu optické vlny a je vhodný pro přenos optického signálu na velké vzdálenosti.
Poznámky k propojení mezi optickým modulem a přepínačem
1. Věnujte pozornost tomu, zda jsou vlnová délka a přenosová vzdálenost optických modulů používaných přepínači na obou koncích stejné, stejně jako problémy s jedním vláknem, dvojitým vláknem a jedním režimem s více režimy. Pokud nejsou oba konce stejné, měl by být použit odpovídající převodník;
2. Při používání optického modulu se snažte vyhnout statické elektřině a kolizím. Pokud dojde ke kolizi, nedoporučuje se pokračovat v používání optického modulu;
3. Věnujte pozornost kladnému a zápornému zasunutí optického modulu a stahovací kroužek a štítek by měly směřovat nahoru;
4. Při zasouvání optického modulu do přepínače jej zatlačte co nejvíce dolů. Obecně bude docházet k mírným vibracím. Po zasunutí lze optický modul jemně vytáhnout a zkontrolovat, zda je nainstalován na místě;
5. Při demontáži optického modulu je třeba náramek vytáhnout do polohy 90 ° k optickému portu a poté optický modul vytáhnout.
