Wavelength division multiplexing (WDM) je technologie, ve které jsou dva nebo více optických nosných signálů různých vlnových délek (nesoucích různé informace) konvergovány dohromady na vysílacím konci multiplexorem a spojeny do stejného optického vlákna optické linky pro přenos.
CWDM: rozestup vlnových délek 20 nm, s relativně širokým rozestupem vlnových délek.
DWDM: interval vlnových délek je mezi 0,2 a 1,2 nm.
Multiplexer s vlnovou délkou se běžně používá ve dvou typech: filtračnímux demux, čip typu AAWG (plochá horní část, Gaussian)

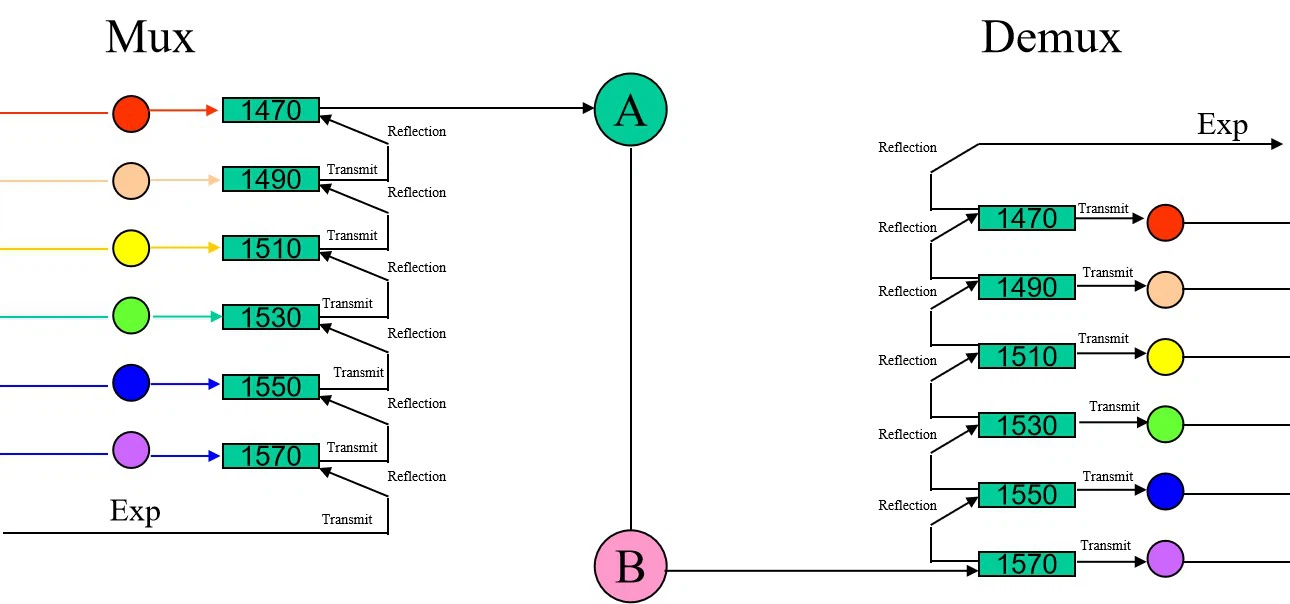

Znáte princip filtrovaného mux demuxu? Podívejte se prosím na následující diagram
Na konci Mux světlo různých vlnových délek prochází filtrem jednotlivě, poté se odráží a spojuje do jediného vlákna pro přenos. Na konci demuxu všechny vlnové délky světla projdou filtrem společně, odfiltrují jednu vlnovou délku světla, odrážejí všechny ostatní vlnové délky do dalšího filtru, pak odfiltrují další vlnovou délku světla a opakováním tohoto procesu můžeme demuxovat všechny vlnové délky světla.
Ztráta vložky na straně Mux: 1470nm<1490nm<1510nm<1530nm<1550nm<1570nm
Insertloss na straně Demux:
1470nm>1490nm>1510nm>1530nm>1550nm>1570 nm
AWG je planární vlnovodové zařízení, což je pole vlnovodných mřížek vyrobených na čipovém substrátu pomocí technologie PLC. AWG má jak zaostřovací, tak disperzní funkce, to znamená, že umožňuje stejnou vlnovou délku světla zaostřit na bod, zatímco pro různé vlnové délky světla, což umožňuje, aby ohnisko podstoupilo rozptylové posuny. Ve srovnání s FBG a TTF má AWG výhody vysoké integrace, velkého počtu kanálů, nízké vložné ztráty a snadné výroby v dávkové automatizaci.
HTFmux demuxlze vyrobit v různých typech, viz obrázek níže. Pokud požadujete, můžeme vám jej přizpůsobit.
