deska WSS ROADM
9-rozměrná deska WSS
1) Schematický nákres vnitřní struktury desky WSS je na obrázku 1 a deska zabírá 1/2 slotu. požadované vestavěné BA a PA, vestavěné VOA před vstupem PA; OCM, OTDR vestavěný volitelně.
2) Rozsah zisku BA je 15~25dB; zisk PA1 pokrývá alespoň 15~25dB a zisk PA2 alespoň 22~35dB. Pro výkonnostní požadavky BA a PA.
3) Body monitorování napájení viz umístění ikony PD na obrázku 2 ve schématu vnitřní struktury desky; výstupní kalibrační hodnota BA je kalibrována na port LINE OUT; vstupní strana PA hlásí dvě hodnoty vstupního výkonu.
4) Vstupní kalibrační hodnota VOA je kalibrována na port LINE IN a vstupní kalibrační hodnota EDFA je naměřená hodnota na portu LINE IN mínus hodnota útlumu VOA a vazební vložný útlum mezi přijímací stranou. OSC a hlavní optické dráhy. Je třeba určit vstupní měřítko BA a výstupní měřítko PA.
1 Schematický diagram vnitřní struktury 9-rozměrné desky WSS

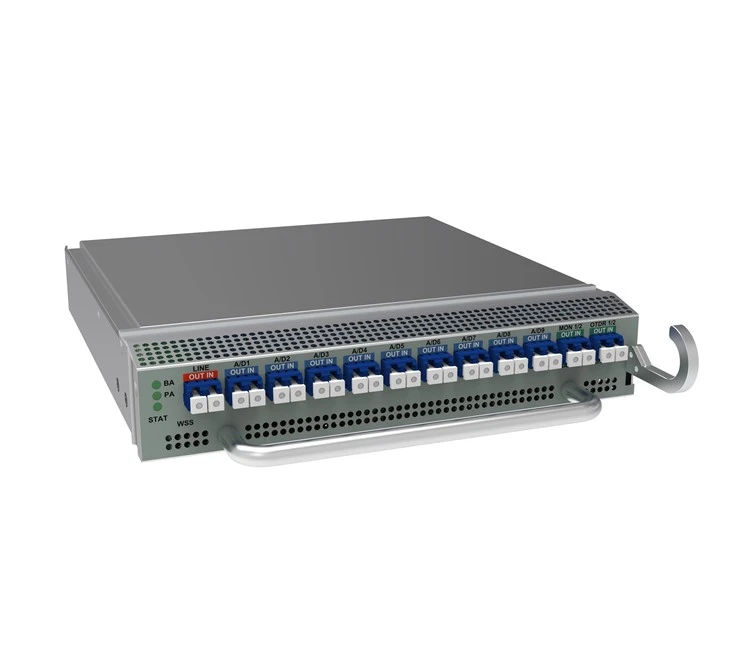

2 9-rozměrný diagram panelu desky WSS
Poznámka: Identifikace portu MON 1/2 odpovídá výstupu BA a PA, identifikace portu OTDR 1/2 odpovídá výstupu BA a vstupu PA.
Specifikace modulu WSS
|
Projekt |
Jednotka |
Idex |
Poznámka |
|
Spektrální šířka kanálu |
Ghz |
N*12,5 GHz |
4 Menší nebo rovno N Menší než nebo rovno 12 |
|
Široký rozsah ladění spektra signálu |
Nm |
1528.773-1566.73 |
|
|
Ztráta vložení (Přidat 1~9 k BA In) |
dB |
Menší nebo rovno 7,5 (typická hodnota) |
|
|
Ztráta vložení (PA Out to Drop1~9) |
dB |
Menší nebo rovno 7,5 (typická hodnota) |
|
|
Maximální rozdíl ve vložném útlumu každého kanálu |
dB |
Menší nebo rovno 2,5 |
|
|
Izolace přístavu |
dB |
＞25 |
|
|
Poměr vymírání |
dB |
Větší nebo rovno 25 |
|
|
ztráta závislá na polarizaci |
dB |
Menší nebo rovno 1,5 |
|
|
Rozsah útlumu na vlnovou délku |
dB |
0~15 |
|
|
Velikost kroku nastavení rozpadu |
dB |
0.2 |
|
|
Přesnost útlumu na vlnovou délku |
dB |
Menší nebo rovno 1 |
(0-10dB) |
|
Menší nebo rovno 1,5 |
(> 10 dB) |
||
|
doba refaktorizace |
s |
Menší nebo rovno 3 |
|
|
Minimální spektrální šířka 1dB |
GHz |
>50 |
@100GHz spektrální šířka |
|
Minimální spektrální šířka 3dB |
Ghz |
>75 |
@100GHz spektrální šířka |
|
Minimální spektrální šířka 20dB |
Ghz |
<150 |
@100GHz spektrální šířka |
|
Mon dělicí poměr |
dB |
16~23 |
Dělicí poměr 1 procento ~ 2 procenta |
